電機生產廠家淺析電機接線方法

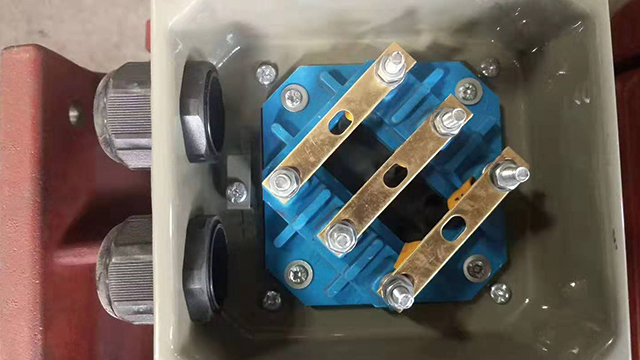

角接與星接是三相異步電動機接線的特有轉換關系，盛華電機生產廠家提醒您，同一臺電機的不同接法，同一額定電壓、同功率電機不同接法的設計，涉及到的參數關系很有意思，其中一個神秘?cái)?shù)字關聯其中，今天山東盛華電機生產廠家將歸納淺析電機接線方法內容與各位分享。
星接與角接是三相電機特有的接線方式，同一臺電機，不同的接線方式下會對應不同的額定電壓，最直接的區別和相關參數的關聯關系可以歸納為：星接時線電壓等于相電壓的1.732倍，相電流等于線電流；角接時相電壓等于線電壓，線電流等于相電流的1.732倍。
并且在相同額定電壓下，如果按星接設計，線徑粗，相電壓低，對應的線圈匝數要少；反過來，如果按角接設計，因?yàn)榫€電壓等于相電壓，因而對應的線圈匝數多，每匝對應的電流小，線徑也就細。
所以盛華電機生產廠家可以得出以下結論：
（ 1）星接改角接，原星接時線徑總截面積除以1.732等于角接時的線徑總截面積；
（2）角接改星接，原角接時線徑總截面積乘以1.732等于星接時的線徑總截面積。
或者，也可以這樣描述：
（1）角接時的導電截面積是星接時的0.57736倍。即角接時線徑總截面積除以0.57736等于星接時的線徑總截面積；
（2）星接時線徑總截面積乘以0.57736等于角接時的線徑總截面積。
